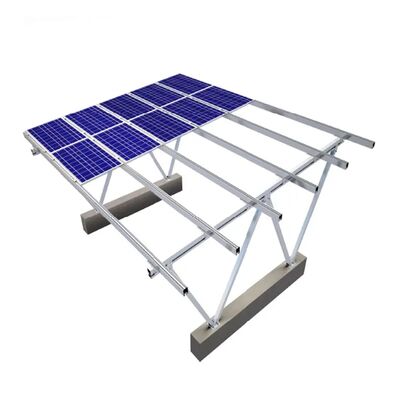

ระบบติดตั้ง BIPV แบบแยกส่วน - เหล็กฉาก 115 มม. พร้อมโครงสร้างสำเร็จรูปสำหรับโรงเรือนพลังงานแสงอาทิตย์บนหลังคา

ระบบการติดตั้ง BIPV แบบโมดูล

คําแนะนํา
ระบบการติดตั้ง BIPV แบบโมดูลของเรา เป็นโครงสร้างรองรับเหล็กที่แข็งแรงและใช้ได้อย่างรวดเร็วปรัชญาการออกแบบแบบคอนโด, ระบบสามารถบรรลุการประกอบแบบสมบูรณ์แบบผ่านการเชื่อมต่อแบบบอลท์ โดยกําจัดความจําเป็นในการปั่นในสถานที่.มันเหมาะสมสําหรับการใช้งานที่หลากหลายรวมถึงการค้าและอุตสาหกรรม, โรงรถพลังแสงอาทิตย์ ห้องพักแสงแดด และอื่นๆ อีกมากมาย

คุณลักษณะและประโยชน์สําคัญ

• การออกแบบแบบจําลอง: ประกอบด้วยคอลัมน์, ราง, ราง, และส่วนประกอบการเสริมแบบมาตรฐาน, ทําให้สามารถปรับแต่งได้อย่างยืดหยุ่นและการประกอบที่สถานที่อย่างรวดเร็ว

• เหล็กแข็งแรงสูงแบบเย็น: ใช้สแตนเลสช่อง U ขนาด 115 มิลลิเมตร และสแตนเลสส่วน C ให้ความสามารถในการแบกภาระที่ดีที่สุดในขณะที่ลดน้ําหนักของวัสดุให้น้อยที่สุด

• การป้องกันการกัดกร่อนที่ดีกว่า: ลักษณะ การเคลือบผิวด้วยซิงก-อลูมิเนียม-แม็กนีเซียม (ZAM) ให้ความทนทานต่อการกัดกร่อนได้ถึง 30 ปี

• การจัดการน้ําแบบบูรณาการ: ประกอบด้วยท่อน้ําที่ติดตั้ง, สายนําน้ํา, และระบบระบายน้ํา, รับประกันโครงสร้างที่ทนทานกับสภาพอากาศโดยไม่ต้องทํางานประปาเพิ่มเติม

• การประกอบที่ไม่มีการผสม: การเชื่อมต่อทั้งหมดถูกทําขึ้นด้วยโบลท์ความแข็งแรงสูง (ซีรีส์ M10, M12) ทําให้สามารถติดตั้งด้วยเครื่องมือ ลดความต้องการความชํานาญของแรงงาน และเพิ่มความปลอดภัยในการก่อสร้าง

• ปรับปรุงแรงแรงลมและหิมะ: ออกแบบด้วยระบบเสริม (บราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซบราซ

• ความยืดหยุ่นในการผลิตก่อน: ให้บริการทั้งเสา prefabricated ครบ (การตัดและเจาะตามความต้องการ) และตัวเลือก semi-prefabricated สําหรับการปรับในสถานที่, รับรองสถานการณ์หลังคาที่แตกต่างกันและความสูงความต้องการ

เทคโนโลยี และ หลักการ การ ออกแบบ
ระบบใช้โครงสร้างกรอบพื้นที่ที่เชื่อมต่อกับพวงมาลัย โดยที่แกนหลัก, คอลัมน์ และพวงมาลัยเป็นกรีดที่แข็งแกร่ง แต่สามารถปรับได้และการใช้รูขุดก่อนและเครื่องเชื่อมเฉพาะ (คลีต)การออกแบบทําให้สามารถปรับในสถานที่: คลีนลินมีรูสล็อตสําหรับควบคุมการระบายน้ําและสมาชิกการสนับสนุนสามารถถูกตัดจากพื้นที่จากส่วนสแตนดาร์ด 6 เมตร (U4121/U4141) เพื่อสอดคล้องกับขนาดที่แม่นยําลดขยะให้น้อยที่สุด

ภาพรวมกระบวนการติดตั้ง

1. การวางแผนและการติดตั้งฐาน: ติดตั้งกรีดเสาติดตั้งโบลท์แอนเกอร์ (M12 แอนเกอร์เคมี) และมั่นคงฐานเสาปรับได้

2. การประกอบกรอบ: เติมเสาและแกนหลักโดยใช้ M10x25 / M10x140 bolts ติดตั้งการสนับสนุนด้านข้ามและ tie-beam เพื่อรักษาความมั่นคงของกรอบ

3. พอร์ลินและโครงสร้างรอง: ติดสล็อตสล็อตสล็อตสล็อตสล็อตสล็อตสล็อตสล็อตสล็อตสล็อต

4. การกันน้ําและอุปกรณ์เสริม: ติดตั้งท่อน้ํา (กลาง/ขอบ) ช่องลดน้ํา ช่องนําน้ํา และทางเดินรักษา

5. การติดตั้งโมดูล PV: ปิดแผ่นปักอลูมิเนียมหรือ ZAM และปักโหลด PV ให้ติดกับกระดานโดยใช้ Bolts M10x25

6. การเข้มแข็งครั้งสุดท้าย: เมื่อส่วนประกอบและโมดูลไฟฟ้าไฟฟ้าทั้งหมดถูกวางไว้ ทอมปอร์คสุดท้ายของโบลท์ทั้งหมดให้ตรงกับค่าที่กําหนดไว้ เพื่อให้มีความแข็งแรงของโครงสร้างเต็มที่

สถานการณ์การใช้งาน

• ห้องพักบนหลังคาพาณิชย์และอุตสาหกรรม: สร้างพื้นที่ที่สูงและเงาเหนือหลังคาที่มีอยู่, ให้ความคุ้มกันหลังคา, การกันความร้อน, และพื้นที่ใช้ได้เพิ่มเติม

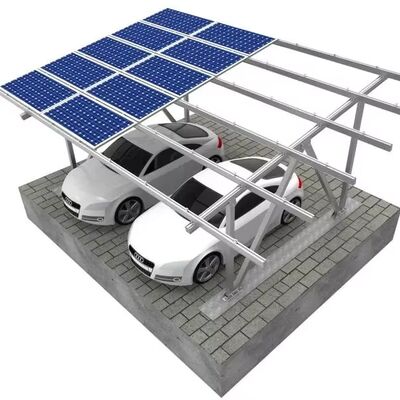

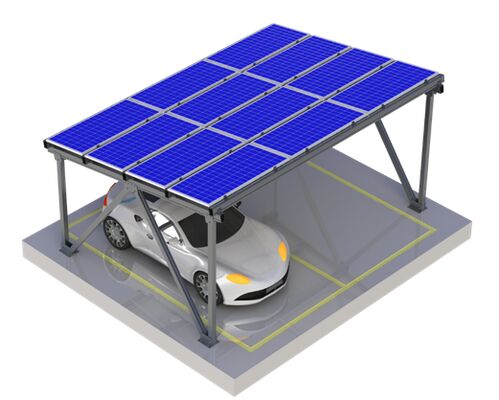

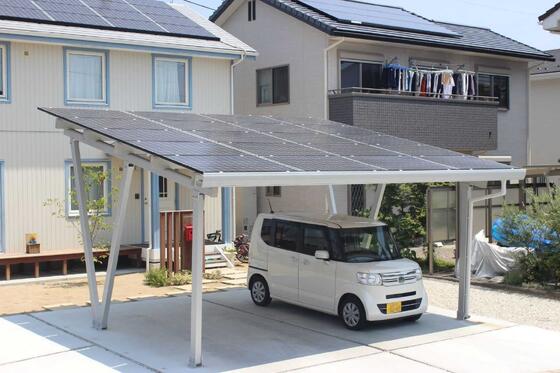

• คาร์พอร์ตพลังแสงอาทิตย์: ระยะทางแบบโมดูลสามารถรองรับพื้นที่จอดรถ 1-3 ที่ (ทางขับรถ 6-9 เมตร) เหมาะสําหรับที่จอดรถ, สถานีชาร์จ EV และสถานที่พาณิชย์

• ห้องพักอาศัย (BIPV): สามารถปรับปรุงเป็นโครงสร้างชั้นเดียวหรือสองชั้นสําหรับระเบียง, ระเบียง, หรือระเบียง

• บ้านพักการเกษตรและโลจิสติกส์: ประหยัดและสามารถใช้งานได้อย่างรวดเร็ว สําหรับการเก็บรักษา, พื้นที่บรรจุ, หรือที่พักสัตว์

ทําไม ต้อง เลือก ระบบ ของ เรา?

• การ จบ โครงการ เร็ว: องค์ประกอบที่เจาะก่อนและการประกอบแบบ bolt-on ลดเวลาการติดตั้งถึง 60% เมื่อเทียบกับโครงสร้างที่เชื่อมแบบดั้งเดิม

• การ ใช้ วัสดุ ที่ คุ้มค่า: ขั้นตอนการตัดที่ประสิทธิภาพและแผนการตัดที่ประสิทธิภาพลดต้นทุนวัสดุประมาณ 15-20%

• ความยืดหยุ่นในการออกแบบและความเข้ากันได้: สามารถปรับปรุงกับรูปร่างหลังคา, ความชัน, และชนิดโมดูลต่างๆ

• การบํารุงรักษาที่ต่ําและอายุการใช้งานยาวนาน: การเคลือบ ZAM และการเชื่อมโยงทางกลที่แข็งแกร่ง รับประกันผลงานที่น่าเชื่อถือได้หลายสิบปี ด้วยการบํารุงรักษาอย่างน้อย

• การติดตั้งที่ปลอดภัยและปรับขนาดได้: ไม่จําเป็นต้องมีใบอนุญาตการทํางานร้อน ระบบสามารถขยายหรือปรับปรุงใหม่ได้ง่ายสําหรับการปรับปรุงโครงการในอนาคต

คําถามที่พบบ่อย (FAQ)

• ถาม: ระยะเวลาในการติดตั้งแบบปกติสําหรับโรงหลังคาขนาด 100kW คือเท่าไหร่?
  ตอบ: ด้วยลูกเรือ 4-5 คน การประกอบโครงสร้างสามารถเสร็จสิ้นใน 3-5 วัน ขึ้นอยู่กับความซับซ้อนของหลังคา

• Q: ระบบสามารถติดตั้งบนหลังคาที่ไม่เรียบ?
  ตอบ: ครับ ฐานเสาปรับและตัวเลือกในการตัดเสาบนสถานที่ (ครึ่ง prefab) ทําให้การชําระความสูงสูงถึง 200 มม.

• ถาม: มีความเร็วลมเท่าไร?
  ตอบ: ระบบนี้ถูกออกแบบให้ทนกับแรงลมสูงถึง 150 กม./ชม. (ประมาณ 42 เมตร/วินาที) เมื่อติดตั้งอย่างถูกต้อง และสอดคล้องกับกฎก่อสร้างสากล

• Q: มีอุปกรณ์พิเศษที่จําเป็นในการติดตั้งหรือไม่
  ตอบ: เครื่องมือไฟฟ้ามาตรฐาน (เครื่องเจาะ เครื่องสกัด, เครื่องชุดซ็อต) ก็เพียงพอ แนะนําใช้ปืนเจาะและเครื่องตัดรูเพื่อประสิทธิภาพ

• ถาม: การป้องกันการรั่วไหลของน้ําที่ข้อต่อกันได้อย่างไร?
  ตอบ: ระบบใช้การออกแบบลําเลียงที่ซ้อนกัน, ปิดปลายปิด, และสายนําน้ําที่นําความชื้นไปสู่ระบบระบายน้ําหลัก.

ข้อสังเกตสําคัญ

• ตลอดเวลาปฏิบัติตามคู่มือการติดตั้งอย่างเป็นทางการ และการออกแบบโครงสร้างที่อนุมัติสําหรับโครงการของคุณ

• ให้แน่ใจว่าจุดท่ามะเร็งทั้งหมดถูกติดตั้งไว้ในพื้นฐานโครงสร้างที่แข็งแรง (คอนกรีตหรือโครงสร้างเหล็ก) และตรวจสอบความสามารถในการแบกของหลังคาเจ้าภาพ

• อย่าตัดหรือปรับปรุงกระเบื้องต่อเนื่องหรือขั้วหลักโดยไม่มีการอนุมัติทางวิศวกรรม

• การกระชับแรงหมุนสุดท้ายของลูกขัดทั้งหมดจะต้องดําเนินการหลังจากโมดูลไฟฟ้าไฟฟ้าถูกวางไว้เพื่ออนุญาตให้มีการปรับการจัดตั้งเล็กน้อย

• แนะนําให้ตรวจสอบบอลท์และป้องกันการกัดกร่อนเป็นประจําทุก 2-3 ปี ในสภาพแวดล้อมที่รุนแรง
