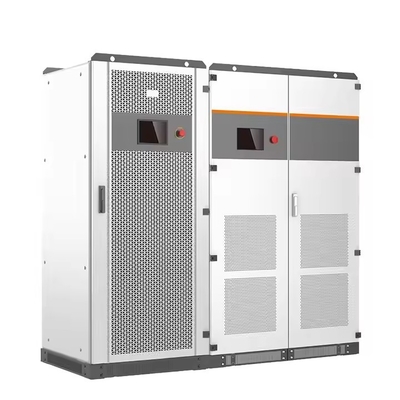

อินเวอร์เตอร์ไฮบริดเดลต้า ขนาด 100kW 240V - โซลูชั่นพลังงานไมโครกรีดอุตสาหกรรม

ระบบแปลงพลังงานประเภทอุตสาหกรรม

อินเวอร์เตอร์ไฮบริดระดับ 100kW ที่ทันสมัยนี้ ส่งพลังงานสามเฟสและแยกเฟสที่น่าเชื่อถือได้ สําหรับการใช้งานอุตสาหกรรมและการค้าขนาดใหญ่มีการปรับแต่งแบบเดลต้า 240 วอลต์แบบเดลต้าแบบเดลต้าแบบเดลต้าแบบเดลต้าแบบเดลต้า, มันให้ความยืดหยุ่นที่ไม่มีคู่แข่งกับอุปกรณ์ที่ต้องการทั้งการขับเคลื่อนมอเตอร์สามเฟสและ 120/240 วอลต์ภาระ single-phase.ด้วยเครื่องติดตาม MPPT สูงสุด 4 เครื่อง รองรับการเข้าไฟฟ้าไฟฟ้าไฟฟ้า 240kW และความสอดคล้องกับแบตเตอรี่ 420-850V, ระบบนี้เป็นชิ้นหน้าของเทคโนโลยีการแปลงพลังงานอุตสาหกรรม

ความแตกต่างหลักจากรุ่นที่มีกําลังการใช้ที่ต่ํากว่า

1. พลังงานเพิ่มขึ้น: ความแรงต่อเนื่อง 100kW (110kVA สูงสุด) สําหรับอุปกรณ์อุตสาหกรรมหนัก

2. การขยายการใช้พลังงานแสงอาทิตย์: สูงสุด 4 ช่องทาง MPPT ที่เป็นอิสระสําหรับระบบแสงอาทิตย์ที่ซับซ้อน

3. การสนับสนุนแบตเตอรี่ความดันสูงกว่า: ระยะความแรง 420-850V สําหรับระบบเก็บไฟฟ้าความแรงสูงที่ทันสมัย

4. การปฏิสัมพันธ์เกรดระดับสูง: <20ms เวลาเปลี่ยนระหว่างรูปแบบ grid-tie และ island

รายละเอียดเทคนิค

คุณสมบัติทางเทคนิคที่ก้าวหน้า

1. การแปลงแรงดันแม่นยํา

เทคโนโลยีเปลี่ยนเฟสที่ได้รับสิทธิบัตรของอินเวอร์เตอร์ สร้างพลังงาน 240 วอลต์สามเฟสที่สะอาดในขณะเดียวกันยังให้ผลิต 120 วอลต์

• กําจัดความต้องการของเครื่องแปลงภายนอก

• รักษาความสมดุลของระยะที่สมบูรณ์แบบ (± 1%)

• จําหน่าย < 3% THDi สําหรับอุปกรณ์ที่มีความรู้สึก

• คุณสมบัติ <20ms เวลาเปลี่ยนระหว่างรูปแบบการทํางาน

*ความเข้าใจทางเทคนิค: ใช้โมดูล IGBT ที่ควบคุมโดย DSP ด้วยความถี่การสลับ 16kHz สําหรับการกําหนดความกระชับเครียดอย่างแม่นยําและการตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงภาระ *

2การเก็บเกี่ยวแสงอาทิตย์ที่ฉลาด

ระบบ MPPT ที่ทันสมัยของเรา รับประกันผลิตพลังงานสูงสุด

• สูงสุด 4 ช่องทางติดตามอิสระ

• ระยะการทํางาน 250-850 วอล

• 1,000V ความดันไฟเข้าสูงสุด

• ความสามารถการเริ่มต้นที่เย็นต่ําสุด 150V

• 99ประสิทธิภาพการติดตามสูงสุด 0.9%

ข้อมูลการทํางาน: ประสบประสิทธิภาพการแปลง 98.5% ในภาระนามการด้วยเวลาตอบสนอง MPPT < 0.5s ต่อสภาพการเรืองแสงที่เปลี่ยนแปลง

3การจัดการแบตเตอรี่อุตสาหกรรม

อินเตอร์เฟซแบตเตอรี่ที่ระดับสูงรองรับ:

• สารเคมีลิเดียมหลายชนิด (NMC, LFP)

• โปรไฟล์การชาร์จที่สามารถตั้งค่าได้

• การชาร์จโดยการชําระอุณหภูมิ

• พลังการชาร์จ 120/180/240kW

• การติดตามสถานการณ์สุขภาพ

*คุณสมบัติความปลอดภัย: รวมถึงการตรวจพบความผิดพลาดในวงโคไฟ DC ที่บูรณาการ, การป้องกันความผิดพลาดทางพื้นดิน และความสามารถในการปิดเร็วที่สอดคล้องกับ NEC 2017/2020*

การใช้งานเป้าหมาย

การผลิตอุตสาหกรรม

• โรงงานประกอบรถยนต์

• โรงงานผลิตเหล็ก

• งานเครื่องจักรหนัก

• สายประมวลผลอุตสาหกรรม

*การศึกษากรณี: โรงงานผลิตในภาคตะวันตกกลางลดต้นทุนพลังงานลงถึง 42% หลังจากติดตั้งระบบนี้เพื่อให้พลังงานต่อสายการผลิต 24/7 โดยยังรักษาคุณภาพพลังงานสําหรับอุปกรณ์ CNC ที่มีความรู้สึก *

การค้าและสถาบัน

• สถานค้าปลีกขนาดใหญ่

• โรงพยาบาล

• สถานที่มหาวิทยาลัย

• ศูนย์ข้อมูล

ข้อดีทางเทคนิค: การทํางานร่วมกันทําให้การขยายความจุได้อย่างต่อเนื่องเมื่อความต้องการพลังงานเติบโต, ด้วยการร่วมกัน < 5 ms ระหว่างหน่วย

โครงสร้างสาธารณูปโภคและพลังงาน

• แหล่งพลังงานประถมของไมโครเน็ต

• การใช้งานการโกนสูงสุด

• ระบบบูรณาการแหล่งพลังงานที่สามารถปรับปรุงได้

• พลังงานชุมชนห่างไกล

คุณสมบัติเด่น: รองรับบริการเครือข่ายที่ก้าวหน้ารวมถึงการควบคุมความถี่และการสนับสนุนความเครียดด้วยเวลาตอบสนอง < 100 ms

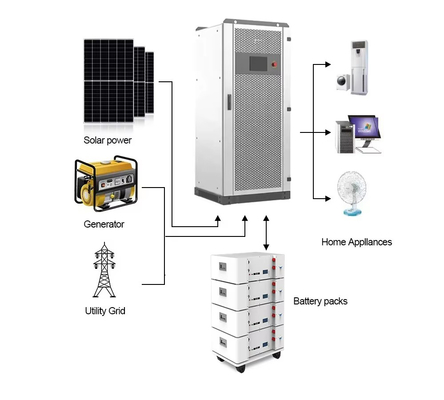

สถาปัตยกรรมระบบ

การแปลงพลังงาน

• โทปโลยี ANPC สามระดับ

• ประสิทธิภาพสูงสุด 98%

• <20ms เวลาโอน

• ความสามารถในการบรรทุกที่ไม่สมดุล 100%

• 200% ความจุในระยะสั้น

ระบบควบคุม

• เครื่องประมวลผล DSP แบบสองแกน พร้อมการประมวลผลร่วม FPGA

• การติดตามและคาดการณ์ภาระในเวลาจริง

• การเตือนการบํารุงรักษาแบบคาดการณ์

• อัพเดทฟอร์มแวร์ระยะไกล

• การคุ้มครองความปลอดภัยทางไซเบอร์

ลักษณะป้องกัน

• การป้องกันความแรงเกิน/ความแรงต่ําอย่างครบวงจร

• การป้องกันความถี่เกิน/ต่ํา

• การป้องกันขั้วขั้วกลับ

• การป้องกันวงจรสั้น

• การติดตามความผิดพลาดทางพื้นดิน

• การตรวจพบความผิดพลาด Arc

ความต้องการในการติดตั้ง

เครื่องไฟฟ้า

• เครื่องตัดวงจรขั้นต่ํา 400A

• 2/0 AWG ขั้นต่ําสายนําทองแดง

• ระบบการติดดินที่เหมาะสม (< 0.1Ω ต่อโลก)

• อุปกรณ์ป้องกันการกระตุ้นแรงกระตุ้น (40kA อย่างน้อย)

สังคม

• ระยะว่าง 800 มิลลิเมตรสําหรับอากาศ

• การติดตามอุณหภูมิบริเวณ

• เครื่องกรองฝุ่นในพื้นที่ที่มีปริมาณอนุภาคสูง

• การติดตั้งที่สูงในพื้นที่ท่วม

• การป้องกันการกัดกร่อนสําหรับอุปกรณ์ติดชายฝั่ง

การรับรองและการปฏิบัติตาม

อินเวอร์เตอร์ประเภทอุตสาหกรรมนี้ ตอบรับหรือเกิน:

• UL 1741 SB (ความปลอดภัย)

• IEEE 1547-2018 (การเชื่อมต่อระหว่างเครือข่าย)

• ขนาดของอัตราการผลิต

• CEI 0-21 (รหัสเครือข่ายอิตาลี)

• NEC 2020 การปิดการทํางานอย่างรวดเร็ว

• IEC 62109-1/-2

หมายเหตุ: ตราการรับรองจะเห็นได้บนฉลากสินค้า ตรวจสอบการรับรองของผู้ผลิตเสมอก่อนการติดตั้ง

คํา ถาม ที่ ถาม บ่อย

ผลงาน

ถาม: คอร์ฟประสิทธิภาพในระดับภาระที่แตกต่างกันคืออะไร?
A: รักษาประสิทธิภาพ > 96% จากภาระ 30-100% ขอบคุณ topology การแปลงหลายระดับที่ก้าวหน้า

ถาม: มันจัดการกับกระแสการเริ่มต้นของมอเตอร์ขนาดใหญ่ได้อย่างไร?
ตอบ: ความสามารถ 200% ของความอ้วนเกิน 10 วินาที จับมือการเริ่มต้นของมอเตอร์อุตสาหกรรมส่วนใหญ่

ความเหมาะสม

Q: ระบบบริหารแบตเตอรี่ไหนที่รองรับ?
A: การสนับสนุนพื้นบ้านสําหรับ Tesla, BYD, LG Chem, CATL, Pylontech ผ่าน CAN/RS485.

ถาม: มันทํางานกับแบตเตอรี่ระบายได้มั้ย?
A: ใช่, ด้วยโปรไฟล์การชาร์จที่สามารถตั้งค่าได้สําหรับ vanadium redox และสารเคมีการไหลอื่น ๆ

การติดตั้ง

คําถาม: กําหนดการบํารุงรักษาที่แนะนําคืออะไร?
A: การตรวจสอบครึ่งปีรวมถึงการถ่ายภาพความร้อน การอัพเดทฟอร์มแวร์ และการทําความสะอาดกรองอากาศ

ถาม: มีหน่วยกี่หน่วยที่ทํางานพร้อมกัน?
ตอบ: รองรับถึง 16 หน่วยในขณะเดียวกันสําหรับระบบ 1.6MW ด้วยการควบคุมกลาง

ทําไมต้องเลือก เครื่องแปลงนี้?

1. ความน่าเชื่อถือในอุตสาหกรรม: ส่วนประกอบระดับทหารที่ได้รับการกําหนดให้ใช้งาน 100,000+ ชั่วโมง MTBF

2. การ ออกแบบ ที่ สามารถ ป้องกัน อนาคต ได้: โปรแกรมปรับปรุงสําหรับลักษณะและโปรโตคอลใหม่

3. การปรับปรุงพลังงาน: อัลกอริทึมการคาดการณ์ที่ทันสมัยทําให้การบริโภคของตัวเองสูงสุด

4. การ ลด เวลา หยุด ทํา งาน: ส่วนประกอบที่เปลี่ยนได้ร้อนและการบํารุงรักษาแบบคาดการณ์

5. การติดตามแบบสมาร์ท: เชื่อมต่อกับเมฆด้วยการวิเคราะห์และเตือนในเวลาจริง

6. ความสอดคล้องทั่วโลก: ตอบสนองมาตรฐานสากลสําหรับการใช้งานทั่วโลก
