| Max. Power (kVA): | 275 kVA |
| Max. PV Voltage: | 1,000V |
| Voltage Range: | 420-850V |
| Dimensions: | (600×720×2,050mm)×1 + 1,200×800×2,050mm |
| Weight: | 1,980-2,010 kg |
| Operating Temperature: | -30°C to 55°C |
| เน้น: | อินเวอร์เตอร์ไฮบริด 250kW สําหรับไมโครเน็ตอุตสาหกรรม,อินเวอร์เตอร์ใช้งานหนักที่มีไฟฟ้าไฟฟ้าไฟฟ้าเข้า 360kW,อินเวอร์เตอร์ไฮบริด 850V ที่ใช้แบตเตอรี่ |

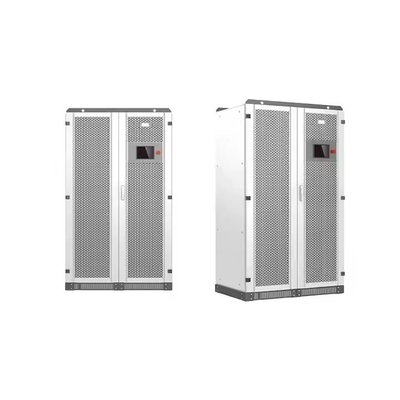

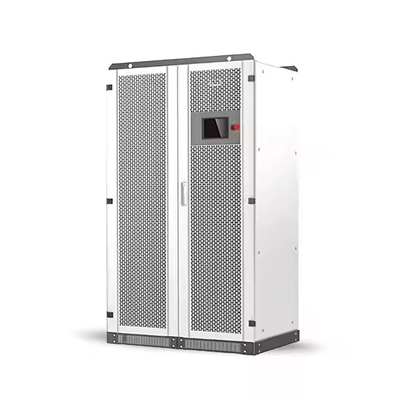

นี่อินเวอร์เตอร์ไฮบริดอุตสาหกรรม 250kWเป็นเทคโนโลยีการแปลงพลังงาน 3 ขั้นตอนที่มีความทันสมัยโดยเฉพาะเจาะจงออกแบบเพื่อตอบสนองความต้องการที่ยากลําบากของการดําเนินงานอุตสาหกรรมขนาดใหญ่และการใช้งานในระบบไมโครเน็ต. ด้วยการความจุสูงสุด 275kVAและเครื่องติดตาม MPPT ระดับสูง 6 เครื่องระบบนี้ส่งผลพลังงานที่สะอาดและไม่ขาดสายสําหรับสภาพแวดล้อมที่ใช้พลังงานมากที่สุด
อัตราการผลิตพลังงานเพิ่มขึ้น 66%กว่ารุ่น 150kW แบบมาตรฐาน
6 ช่องทาง MPPT อันดับหนึ่งในอุตสาหกรรมสําหรับการเก็บเกี่ยวแสงอาทิตย์สูงสุดในอุปกรณ์ที่ซับซ้อน
ส่วนประกอบระดับทหารหมุนสําหรับการทํางานต่อเนื่อง 24 / 7
ระยะความแรงกดของแบตเตอรี่ 420-850V ที่กว้างมากสําหรับการเชื่อมต่อตรงกับระบบเก็บความแรงสูงที่ทันสมัย
ความจุ 250kW ต่อเนื่อง (ยอดจุ 275kVA)
อุปกรณ์ที่สามารถให้พลังงานโรงงานอุตสาหกรรมทั้งสิ้นหรือการดําเนินงานเหมืองแร่ขนาดใหญ่พร้อมกัน
< 1% THDu ในโหมดนอกระบบ
ส่งผลิตพลังงานที่มีคุณภาพสูงสําหรับอุปกรณ์ผลิตที่มีความรู้สึกและเครื่องจักรแม่นยํา
110% ความจุต่อเนื่อง
จัดการการเริ่มต้นของเครื่องยนต์และอุปกรณ์หนักกระจายโดยไม่หยุดยั้ง
5-6 เครื่องติดตาม MPPT ที่เป็นอิสระที่มีกําลัง 300-360kW
*ให้ความอดทนในการให้เงาที่ดีกว่า 30% และลดความไม่เหมาะสมจากระบบ 4 ทราคเกอร์มาตรฐาน *
1ความสามารถในการเข้าแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบ
*ลดต้นทุนการสมดุลของระบบ 25% ผ่านการออกแบบสายยาวและกระแสไฟฟ้าที่ต่ํากว่า
>98.5% ประสิทธิภาพการแปลงสูงสุด
เพิ่มผลิตพลังงานจาก แผ่นแสงอาทิตย์ระดับสูงสุด
420-850V ระยะความแรงกดของแบตเตอรี่ที่กว้างมาก
เชื่อมต่อโดยตรงกับระบบเก็บของขนาดปัจจุบัน โดยไม่ต้องใช้เครื่องแปลงเพิ่มเติม
พลังการชาร์จสูงสุด 360kW
*สามารถชาร์จเร็วสุด 90 นาที สําหรับการใช้งานเปลี่ยนเวลาที่สําคัญ *
การสื่อสาร BMS หลายโปรโตคอล
*รองรับ CAN 2.0B, RS485 และ TCP/IP สําหรับผู้ผลิตแบตเตอรี่หลักทั้งหมด*
ความสามารถเริ่มต้นเย็น -30 °C กับการทํางานต่อเนื่อง 55 °C
ผลงานที่พิสูจน์ได้ในงานเหมืองแร่ในภูมิภาคเหนือและการใช้ฟาร์มพลังแสงอาทิตย์ในทะเลทราย
ส่วนประกอบไฟฟ้าที่คุ้มกัน IP20
ทนต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรงที่สุด รวมถึงฝุ่น ความชื้น และการสั่นสะเทือน
ระบบจัดการความร้อนที่พัฒนา
การควบคุมอัดลมแบบฉลาด ทําให้อุณหภูมิการทํางานดีที่สุด
| ประเภท | รายละเอียด | หมายเหตุทางเทคนิค |
|---|---|---|
| การออก AC (On-Grid) | ||
| พลังงานสูงสุด (kVA) | 275 kVA | อัตราการอ้วน 10% เป็นเวลา 1 ชั่วโมง |
| อัตราการทํางาน | 250 กิโลกรัม | ผลิตต่อเนื่อง |
| ตัวเลือกความดัน | 208V/220V/240V (Wye) | การตรวจจับความแรงดันอัตโนมัติ |
| กระแสไฟฟ้า (A) | ขนาดความหนาของกระบอกไฟฟ้า | ความสามารถในการบรรจุภาระที่ไม่สมดุล 100% |
| ความถี่ | 50/60 Hz ( ± 5 Hz ปรับได้) | การปรับสynchronous Grid |
| THDi | < 3% | ตอบสนองมาตรฐาน IEEE 519 |
| การออก AC (นอกเครือข่าย) | ||
| THDu | < 1% แบบเส้นตรง, < 5% แบบไม่เส้นตรง | เหมาะสําหรับภาระที่มีความรู้สึก |
| ความจุเกิน | 110% ต่อเนื่อง | 120% เป็นเวลา 1 นาที |
| การเข้า PV | ||
| สูงสุด โฟตเวอร์เทนซ์ | 1,000V | 1ความดันสูงสุด 100V |
| พลังงาน PV มากที่สุด | 300/360 กิโลกรัม | 6 ช่องทาง MPPT ที่เป็นอิสระ |
| เครื่องติดตาม MPPT | 5/6 | การติดตามลําดับตัวต่อตัว |
| ระยะความกระชับกําลัง MPPT | 250-850V | ความสามารถการเริ่มต้นเย็น 150 วอล |
| แบตเตอรี่ | ||
| ระยะความดัน | 420-850V | รองรับทุกสารเคมีหลัก |
| แรงชาร์จสูงสุด | 300/360 กิโลกรัม | 0-100% SOC ใน < 2 ชั่วโมง |
| ข้อมูลทางกายภาพ | ||
| ขนาด | (600 × 720 × 2,050 มม) × 1 + 1,200 × 800 × 2,050 มม | การออกแบบแบบโมดูล |
| น้ําหนัก | 1,980-2,010 kg | ประกอบด้วยกระเป๋ารถยก |
| อุณหภูมิการทํางาน | -30°C ถึง 55°C | การลดความร้อนมากกว่า 45 °C |
| ระดับการคุ้มครอง | IP20 | การออกแบบที่ปลอดภัยต่อการสัมผัส |
| ระดับเสียง | < 70 dB | การทํางานแบบปกติ 65dB |
| การสื่อสาร | RS485, CAN, TCP/IP | Modbus, DNP3, IEC 61850 |
การหลอมอัลลูมิเนียมจําเป็นต้องมีพลังงานคงที่สูง
ระบบพลังงานโรงงานซีเมนต์เครื่องยนต์ขนาดใหญ่
โรงงานผลิตรถยนต์มีอุปกรณ์แม่น
อุปกรณ์ประกอบด้วยพลังงานแสงอาทิตย์และการเก็บของขนาดเครือข่าย
ระบบแทนโรงงาน Peaker
ไมโครเน็ตสําหรับสวนอุตสาหกรรม
โครงการท่องเที่ยวบนเกาะด้วยความต้องการพลังงาน 24 / 7
ระบบพลังงานฐานทหารที่ต้องการความน่าเชื่อถือ
โซลูชั่นพลังงานปลูกน้ํามันในทะเล
การทําเหมืองแร่ที่เปิด
โรงงานแปรรูปแร่
ค่ายสํารวจห่างไกล
ถาม: เทียบกับหน่วย 100kW หลายหน่วย สําหรับโครงการขนาดใหญ่อย่างไร
A: ให้ความจุมากกว่า 150% ในระบบเดียวด้วยการควบคุมกลาง, ลดต้นทุนสมดุลของระบบโดยประมาณ 20% เมื่อเทียบกับหน่วยขนาดเล็กหลายหน่วย
Q: ระบบจัดการแบตเตอรี่ไหนที่เข้ากันได้?
ตอบ: รองรับโปรโตคอลหลักทั้งหมดรวมถึง:
แพวเวอร์แพ็คเทสลา
BYD B-Box
LG Chem
CATL
พีลอนเทค
ถาม: มันทํางานได้หมดไหมครับ?
ตอบ: ครับ<20ms เวลาโอนสําหรับภาระสําคัญและการควบคุมความถี่ / ความกระตุ้นที่ทันสมัยเพื่อการทํางานเกาะที่มั่นคง
Q: มีตัวเลือกการติดตามอะไรบ้าง?
A: การติดตามหลายวิธี
อินเตอร์เฟซจอสัมผัสพื้นบ้าน 7 นิ้ว
เว็บพอร์ตัลด้วยข้อมูลประวัติศาสตร์
แอพมือถือสําหรับการแจ้งเตือนในเวลาจริง
การบูรณาการ SCADAผ่าน Modbus TCP/IP
2ความจุพื้น 100 kgขั้นต่ํา
ระยะว่าง 1 เมตรในทุกด้านสําหรับการเข้าถึงการบํารุงรักษา
แป๊ดคอนกรีตแนะนําสําหรับการติดตั้งภายนอก
การตัดสาย AC 800Aจําเป็นในการติดตั้ง
ป้องกันแรงกระแทกชั้น IIจําเป็นสําหรับการเชื่อมต่อ DC/AC ทั้งหมด
การวางพื้นที่ที่เหมาะสมตามมาตรฐาน NEC/IEC
ระบบอากาศที่เหมาะสมสําหรับการระบายความร้อน
เครื่องกรองฝุ่นแนะนําในสภาพแวดล้อมที่มีปริมาณอนุภาคสูง
ห้องอบอุ่นตัวเลือกที่มีให้สําหรับอุปกรณ์ในภูมิภาคเหนือ
ความปลอดภัย: EN 62109-1/-2, UL 1741
ความสอดคล้องกับกรีด: IEEE 1547, VDE-AR-N 4105
EMC: EN 61000-6-2/-6-4
ทหารเรือ: DNV-GL ไม่จําเป็น
