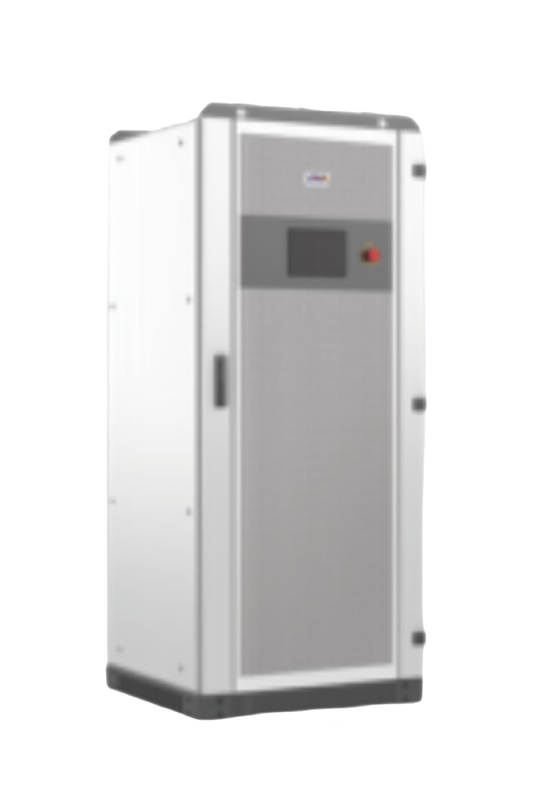

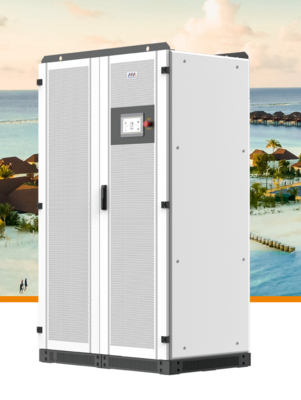

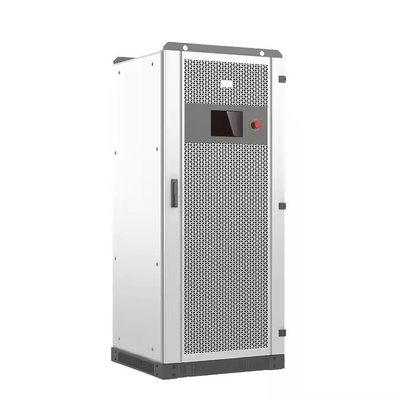

อินเวอร์เตอร์นอกเครือข่าย 3 ขั้นตอน 30kW พร้อม MPPT สองขั้นตอนและแบตเตอรี่ 250-850V

การแปลงพลังงานประเภทอุตสาหกรรม สําหรับสภาพแวดล้อมที่ต้องการ

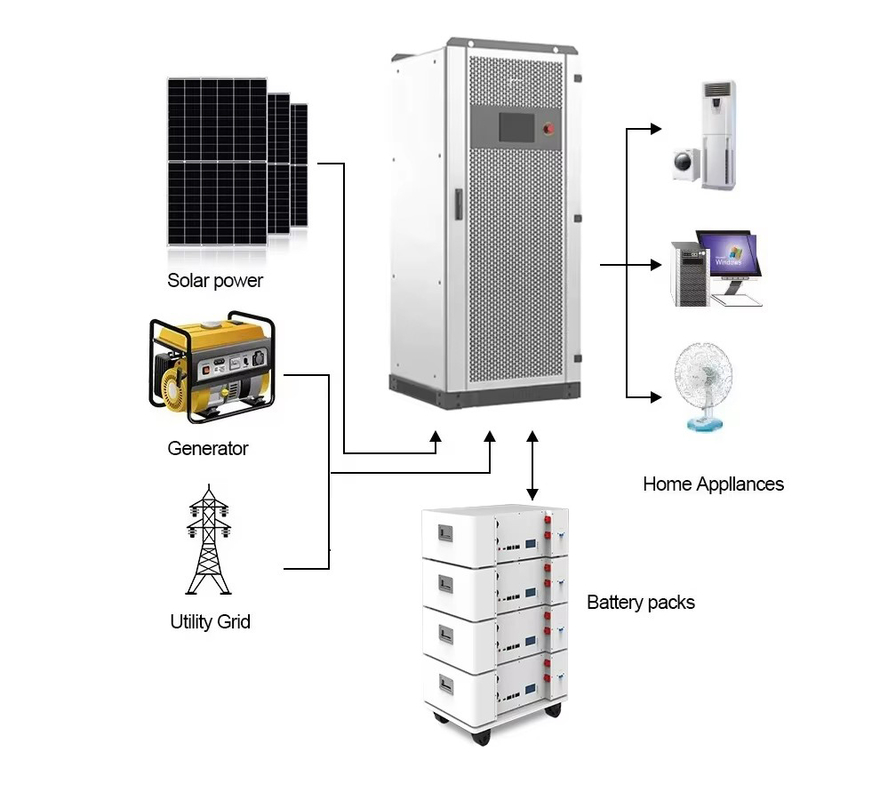

นี่อินเวอร์เตอร์ไฮบริดสามเฟส 30kWเป็นทางออกของพลังงานที่แข็งแกร่ง สําหรับการใช้งานที่ห่างไกลและภารกิจที่สําคัญการแปลงพลังงานแสงอาทิตย์ การเก็บแบตเตอรี่ และการสนับสนุนเครื่องผลิตไฟฟ้าในระบบเดียวที่รวมกัน มันกําจัดความจําเป็นขององค์ประกอบที่แยกแยกกันในขณะที่ให้ความยืดหยุ่นในการปฏิบัติงานที่พิเศษ

คุณลักษณะและประโยชน์สําคัญ

1การแปลงพลังงานประสิทธิภาพสูง

ผลิตต่อเนื่อง 30kW (สูงสุด 33kVA)

• สามารถให้พลังงานกับเครื่องจักรอุตสาหกรรม, สถานีฐานโทรคมนาคม และชุมชนนอกเครือข่ายด้วยพลังงานสามเฟสที่มั่นคงความจุเกิน 10% (33kVA) สามารถจัดการกับการเริ่มต้นของมอเตอร์และแรงกระตุ้นโดยไม่มีความดัน.

การเข้า MPPT แบบคู่ (1,000V สูงสุดไฟฟ้า PV)

• เครื่องติดตามจุดพลังงานสูงสุดที่อิสระสองตัว ทําให้สามารถเชื่อมต่อแผ่นพลังงานแสงอาทิตย์ที่มีทิศทางหรือชนิดแผ่นที่แตกต่างกัน (เช่นหลังคาตะวันออก-ตะวันตก)ระยะการทํางาน 250-850V สามารถรองรับทั้งแบบมาตรฐาน 60 เซลล์และโหลดความแรงสูง 72 เซลล์.

< 3% การบิดเบือนฮาร์มอนิกรวม (THD)

• สร้างพลังงานที่มีคุณภาพที่คุ้มค่า เพื่อใช้งานอุปกรณ์การแพทย์ที่มีความรู้สึก ปัจจัยปฏิบัติการ และเครื่องขับเคลื่อนความถี่แปรได้อย่างปลอดภัยเทคโนโลยีกรองฮาร์มอนิกที่ทํางานป้องกันการเสียหายของอุปกรณ์ที่เชื่อมต่อ.

2การบริหารแบตเตอรี่ระดับสูง

ความสอดคล้องกับความกระชับของแบตเตอรี่ 250-850V

• รองรับโดยตรงระบบลิธีียมความดันสูงที่ทันสมัย (300-800V) โดยไม่ต้องใช้เครื่องแปลงเพิ่มเติม, ลดการสูญเสียพลังงาน 2% เมื่อเทียบกับสถาปัตยกรรมความดันต่ํารวมถึงเข้ากันได้กับแบตเตอรี่กรด鉛 ผ่านโปรไฟล์การชาร์จที่ปรับได้.

พลังการชาร์จสูงสุด 36kW

• เติมเต็มแบตเตอรี่อย่างรวดเร็วในช่วงการผลิตพลังแสงอาทิตย์สูงสุด ทําให้การฟื้นฟูภาวะการชาร์จ 80% ภายในเวลาไม่เกิน 2 ชั่วโมงสําหรับระบบ 200kWhอัลกอริทึมที่ปรับตัวป้องกันการชาร์จเกิน ขณะที่ยกระดับอายุของวงจรสูงสุด.

การสื่อสาร CAN/RS485 BMS

• ติดตามอัตราอุณหภูมิ แบตเตอรี่ ความดัน และสภาพการชาร์จในเวลาจริง ผ่านโปรโตคอลมาตรฐานของอุตสาหกรรม

3ความน่าเชื่อถือในระดับทหาร

ระยะการทํางาน -30 °C ถึง 55 °C

• องค์ประกอบประเภทอาร์ติกรับประกันความสามารถในการเริ่มต้นเย็นที่ -25 °C ในขณะที่การเย็นที่ป้องกันทะเลทรายรักษาผลิตเต็มถึง 45 °C (ลดลงถึง 80% ที่ 55 °C)เหมาะสําหรับสถานที่เหมืองแร่ในไซบีเรีย หรือฟาร์มพลังแสงอาทิตย์ในตะวันออกกลาง.

หม้อปิด IP20

• ป้องกันฝุ่นเข้าและการสัมผัสโดยบังเอิญ แต่ต้องติดตั้งภายในหรือที่คุ้มกัน

110% ความจุต่อเนื่อง

• สนับสนุนผลิต 33kW ไปตลอดเวลาเพื่อจัดการกับภาระหนักที่ยาวนาน, ด้วยความจุ 120% (36kW) สําหรับการเริ่มต้นมอเตอร์ 1 นาที. โมดูล IGBT ที่เสริมกันทน 100,000 + วงจรการเพิ่มแรง.

4. การบูรณาการเครือข่ายที่ฉลาด

อัตโนมัติการปรับปรุงเครื่องกําเนิด

• ผสมผสานได้อย่างต่อเนื่องกับเครื่องกําเนิดดีเซล 30-50kW ปรับปรุงประสิทธิภาพน้ํามันโดยรักษาอัตราการบรรทุก 40-80% ลดการบริโภคน้ํามัน 35% เมื่อเทียบกับการตั้งค่าแบบปกติ

การสนับสนุนการดําเนินงานร่วมกัน

• หน่วยสูงสุด 6 หน่วยสามารถร่วมกัน (180kW รวม) ผ่านการสื่อสารบัส CAN. การตั้งค่า master-slave รับประกันการแบ่งภาระเท่าเทียมกันด้วยความไม่สมดุลของพลังงาน < 1%.

การติดตามทางไกล TCP/IP

• อินเตอร์เฟซที่ใช้งานผ่านเว็บไซต์ ให้การวินิจฉัยในเวลาจริง ข้อมูลประวัติการทํางาน และการอัพเดทฟอร์มแวร์

รายละเอียดเทคนิค

การรับรองและความสอดคล้อง

• IEC 62109-1: การคุ้มครองที่ได้รับการรับรองจากอันตรายทางไฟฟ้า รวมถึงความผิดปกติของวงโค้งและความผิดปกติของพื้นดิน

• VDE-AR-N 4105: ตอบสนองกับมาตรฐานเครือข่ายเยอรมนีสําหรับการควบคุมความกระตุ้น / ความถี่

• EN 61000-6-4: ตอบสนองความต้องการความเข้ากันทางไฟฟ้าแม่เหล็กอุตสาหกรรม

แนวทางการดําเนินงาน

1. การติดตั้ง

   • รากฐานต้องรองรับภาระไดนามิก 800 กิโลกรัม

   • ขั้นต่ํา 500 มิลลิเมตรสําหรับการไหลของอากาศ

   • สายทองแดงขนาด 95mm2 ที่จําเป็นสําหรับการเชื่อมต่อแบตเตอรี่

2. การบํารุง

   • การถ่ายภาพความร้อนประจําปีของเทอร์มิเนลพลังงาน

   • การเปลี่ยนเครื่องกรองอากาศทุกไตรมาสในสภาพแวดล้อมที่มีฝุ่น

3. ROI แบบปกติ

   • 3-5 ปีสําหรับการดําเนินงานการทําเหมืองแร่ที่เปลี่ยนดีเซล

   • 4-6 ปีสําหรับพลังงานหอโทรคมนาคม
